外墻保溫維修 材料是原來的保溫出現(xiàn)質量問題，需要重新更換保溫材料進行修復，保溫材料是指導熱系數(shù)小于等于0. 2的材料。 建筑使用外墻保溫材料， 可以對建筑外墻體進行有效保護， 延長建筑物使用壽命， 保持室溫的穩(wěn)定性， 降低室內能耗。 好的保溫材料還可以起到防水防霉防潮的功能。

外墻保溫材料，普遍存在著開裂脫落的隱患，所以施工過程中，必須要使用抗裂砂漿網(wǎng)格布來彌補這方面的缺陷，以達到作用于墻體保溫的效果。聚苯板體系，酚醛保溫板，巖棉保溫板，傳統(tǒng)無機保溫砂漿等都屬于此類，原材料作用于墻體之后，需要抗裂砂漿，網(wǎng)格布，粘結砂漿一步一步工序施工完成，才能在保溫層外做涂料飾面和面磚飾面。巖棉板，無機板材，?；⒅椤⒕郾筋w粒等無機系列產品，防火等級可以達到A級防火，但施工比較繁瑣，保溫系統(tǒng)性能有不少缺陷，空鼓、開裂，都是潛在的隱患。YT無機活性墻體保溫隔熱系統(tǒng)， 實現(xiàn)了保溫材料直接作用于基層墻體，無需掛網(wǎng)即可在保溫層外做涂料飾面和面磚飾面的效果，一次性達到墻體保溫、縮短了工期，而且與墻體同壽命，無后期維修費用。

目前市場上常用的外墻保溫維修材料主要分為有機類（如聚苯板、擠塑板、聚氨酯、酚醛板等 ）、無機類（如珍珠巖類、泡沫水泥、膨脹?；⒅椤l(fā)泡陶瓷、巖棉、 YT新型墻體保溫材料等）、復合材料類（膠粉聚苯顆粒等）三大類。

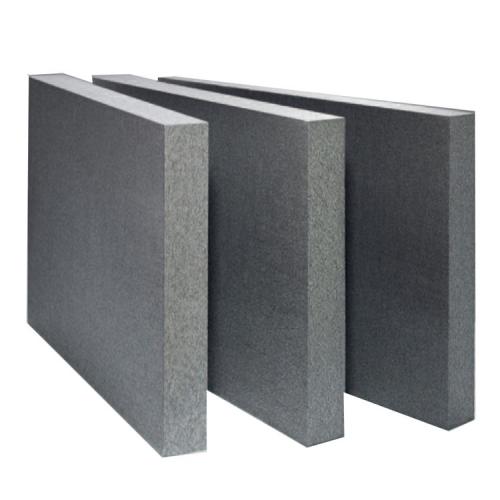

1、外墻保溫維修材料——石墨保溫板

石墨聚苯板是經典隔熱材料發(fā)泡聚苯乙烯通過化學法進一步精煉的產品，絕熱性能有了明顯的改善。它含有特殊的石墨顆粒，可以像鏡子一般反射熱輻射，并且其中含有能夠大幅度提升保溫隔熱性能的紅外線吸收物，從而減少房屋的熱損失。它的絕熱能力比普通EPS至少高出30%，石墨聚苯板導熱系數(shù)為0.030W/m.k-0.032 W/m.k,這就是在保溫能力上遠優(yōu)于其他材料的原因。有助于提高能效并減少二氧化碳的排放

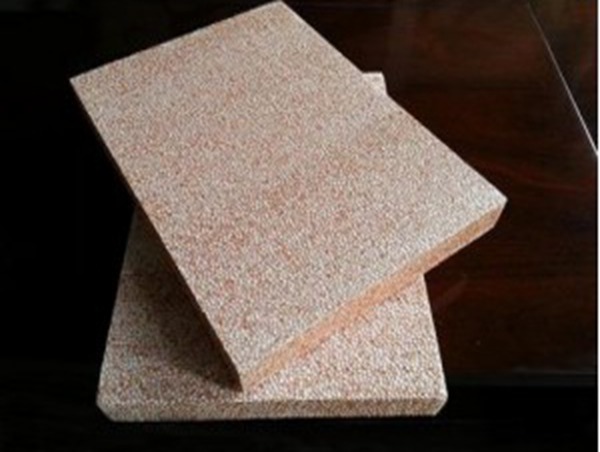

2、外墻保溫維修材料——真金板保溫板

真金板有優(yōu)異的保溫性能，防火性能可達B1級難燃。導熱系數(shù)≤0.036W/(m·k)，真金防火保溫板的技術，應用了跨領域、跨學科的高分子技術，完全拋棄了原有EPS等材料的分子改性，或添加阻燃劑的路徑，引入全新的防火概念。有機高分子在受熱膨脹過程中帶動無機分子向邊緣運動，最終形成蜂窩狀隔離倉，使每一個有機大分子的顆粒形成相對獨立的防火個體，從而有效阻斷了熱量的傳導和火焰的傳播，達到了“準不燃”的效果。

3、外墻保溫維修材料——復合保溫板

復合保溫板是由添加劑、水泥、砂子、膠漿為粘結材料；玻璃纖維網(wǎng)格布和鋼筋為增強材料；木纖維和粉煤灰為填料；聚乙烯泡沫板為保溫材料。通過合理的材料配比和科學的生產工藝，在工廠中生產制成。

4、外墻保溫維修材料——聚苯保溫板

聚苯保溫板由可發(fā)性聚苯乙烯珠粒經加熱預發(fā)泡后在模具中加熱成型而制得的具有閉孔結 構的聚苯乙烯泡沫塑料板材。 簡稱EPS板。這是保溫材料里應用最廣泛的保溫材料， 常應用薄抹灰體系、 保溫裝飾一體化板體系、 大模內置體系等， 該材料不論是國內還是國外均在保溫系統(tǒng)市場里占據(jù)極大的比重，不 可否認， 這是用于外墻保溫體系中最成熟的產品，以至于所有新誕生的材料都會以此會 參照進行PK來襯托各家的好。 但作為板材使用時，防火性能差自身強度不高 承重能力 較低 特別是用于外貼面磚時，應進行加強處理。 此外，板材出廠時應經過一段成熟期 ， 需放置一段時間才可以使用。如果熟化時間不足而直接上墻施工，板材容易收縮、變形。且施工繁瑣，易脫落。

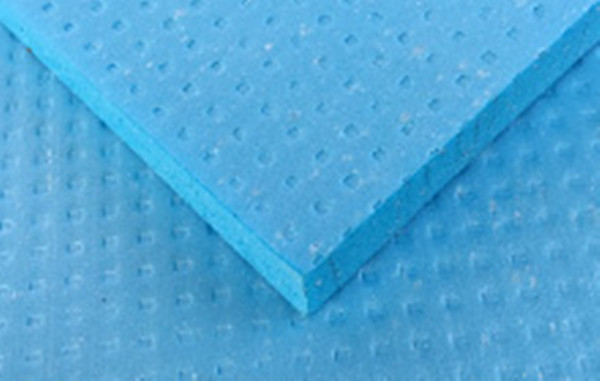

5、外墻保溫維修材料——擠塑聚苯保溫板

擠塑聚苯板也是聚苯板的一種，只不過生產工藝是擠塑成型。

擠塑板簡稱XPS板， 以聚苯乙烯樹脂或其共聚物為主要成分，添加少量添加劑， 通過加 熱擠塑成型而制得的具有閉孔結構的硬質泡沫塑料制品。目前貌似只有國內的市場把擠塑板也當做外墻外保溫薄抹灰的材料使用?？梢哉f，擠塑聚 苯板也是集防水和保溫作用于一體的，剛度大，抗壓性能好，導熱系數(shù)低，用于屋面、地面、地下室墻體覆土內的保溫是非常合適的。但是這種板材透氣性差，尺寸穩(wěn)定性差，與無機粘結砂漿的可粘結性也較差，用于外墻體保溫中常見系統(tǒng)脫落、飾面開裂等質量事故，由于其造價并不便宜，該材料在外保溫應用領域并不及膨脹聚苯板優(yōu)勢大。

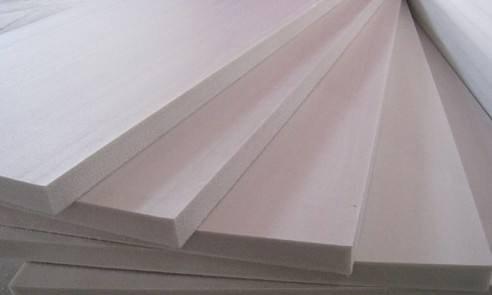

6、外墻保溫維修材料——酚醛保溫板

酚醛板是由苯酚和甲醛的縮聚物酚醛樹脂與其他添加劑如固化劑、

發(fā)泡劑、 表面活性劑和填充劑等混合制成的多孔型酚醛泡沫板。 國外生產的酚醛板具有 較好的保溫性能，其導熱系數(shù)比擠塑聚苯板低， 日本國家的夾芯保溫體系大量采用酚醛板。但是國內目前推廣力度小，生產技術也較為落后，其保溫性能略差于國外產品。國內 生產的酚醛板存在著易粉化、機械強度低、脆性、無延伸性和吸水率高等弱點，用于外 墻外保溫薄抹灰系統(tǒng)將會出現(xiàn)嚴重的飾面開裂、脫落等質量事故。最普通酚醛泡沫的燃燒等級為B1（ B）級，在高溫明火直接抵觸下，只在其表面產生 炭化而無融熔滴落物。但材料易氧氣、變形，與砂漿結合性能差易脫落，吸水率大，脆性大易斷裂， 價格相比昂貴。

7、外墻保溫維修材料——發(fā)泡聚氨酯保溫板

單一有機保溫材料中性能最好的就數(shù)聚氨酯保溫材料了。 作為墻體保溫材料他主要有三 種存在方式：噴涂聚氨酯硬泡、澆注聚氨酯硬泡和聚氨酯硬泡保溫板?，F(xiàn)場發(fā)泡聚氨酯是以異氰酸酷、多元醇(組合聚醚或聚酷)為主要原料加入添加劑組成的雙組分，經現(xiàn)場噴涂施工的具有絕熱和防水功能的硬質泡沫材料?，F(xiàn)場發(fā)泡聚氨酯具有非 常好的整體性和防水性， 因此用于屋面保溫和防水、地下室墻體覆土內的保溫防水是非常合適的，應用于干掛幕墻內的保溫，施工操作方便，最大程度的防止熱橋作用。硬泡聚氨酯板是衍生出來的產品， 由于尺寸穩(wěn)定性較差，相對膨脹聚苯板并沒有太大的差異。部分廠家提供了雙面涂抹砂漿的復合聚氨酯A級板材和檢測報告，在一段時間內 可以勉強過關作為防火保溫材料使用。 新的防火檢驗標準出臺之后，這種兩面覆蓋砂漿 的復合保溫板則不能檢測為防火A級。

8、外墻保溫維修材料——真空絕熱板

真空絕熱板， 該板材是由無機纖維芯材與高阻氣復合薄膜通過抽真空封裝技術，外覆專 用界面砂漿，制成的一種高效保溫板材?？諝獾膶嵯禂?shù)大約是0. 023W/(m· K)，要做到比空氣還低的導熱系數(shù)，那就只有真空了。所以真空絕熱板的導熱系數(shù)是現(xiàn)有保溫材料中最低的是毋庸置疑了。其最大的優(yōu)勢， 也就是其保溫性能可以傲視所有其他類型的保溫材料。 不過該板材也有隱患問題，比如大家都會提出的真空度難以保持的問題： 若是發(fā)生破損， 板材的保溫性 能即會驟降； 其次，現(xiàn)有施工工藝導致板縫太多，熱橋太多，引發(fā)結露的風險很大；再 者，施工平整度也較難以控制，薄抹灰系統(tǒng)脫落的風險也較大。盡管真空保溫材料發(fā)源于國外，但是國內的企業(yè)是最敢于將該材料用于外墻保溫系統(tǒng)嘗試的。歸功于青島科瑞等保溫板生產企業(yè)，在建筑節(jié)能領域大膽創(chuàng)新和嘗試，真空絕熱板外保溫系統(tǒng)已經成為我國部分地區(qū)建筑外墻的重要方案之一， 甚至在北方的被動式低 能耗建筑里都有應用。該保溫板材性能是好的，整體保溫系統(tǒng)的隱患問題是存在的。

9、外墻保溫維修材料——巖棉板

巖棉板是指以天然巖石為主要原料，經高溫熔融、離心噴吹制成的一種礦物質纖維，在摻入一定比例的粘結劑和添加劑后壓制并裁割而成的憎水型保溫板材。 巖棉板保溫在 歐洲是僅次于聚苯板保溫材料應用第二廣泛的，主要是用在高層建筑防火要求較高的建筑部位。在國內，礦棉板保溫一直廣泛應用于干掛幕墻內部， 薄抹灰體系的應用剛剛興起。在歐美應用比較廣泛。目前巖棉在墻體保溫應用中存在的問題是：強度較低，吸水率較高，易收縮、開裂。特別是材料吸水、受潮后就會嚴重影響其保溫效果，因此對施工的工藝 要求較高且刺激皮膚。

10、外墻保溫維修材料——玻璃棉

玻璃棉是將熔融玻璃纖維化，形成棉狀的材料，化學成分屬玻璃類，是一種無機質纖維，具有成型好、體積密度小、熱導率彽、保溫絕熱、吸音性能好、耐腐蝕、化學性能穩(wěn)定。玻璃棉板是將玻璃棉施加熱固性粘結劑制成的具有一定剛度的板狀制品。 玻璃棉與巖棉 是有很大差異的，巖棉制品是以精致玄武巖為主要原料，玻璃棉主要是以玻璃為主要原 料；玻璃棉比巖棉容重低、渣球含量少，從耐熱溫度上講，巖棉的最高使用溫度高最高 為600攝氏度左右，玻璃棉只有260攝氏度左右。由于玻璃棉一般用于低于200攝氏度的 保溫部位，因此多用于一般建筑物或低溫管道的保溫，巖棉一般用于溫度在500攝氏度 的保溫部位， 多用于高溫熱力管道或電力設備的保溫。巖棉板的酸度系數(shù)≥1. 6，玻璃棉的酸度系數(shù)≤1. 6， 而酸度系數(shù)越高對板的強度，耐高溫，耐久性等性能有顯著 的提高，目前國內的標準將用于外保溫的棉狀材料酸度系數(shù)控制在≥1 . 6， 因此玻璃棉是不宜直接用于薄抹灰的外保溫系統(tǒng)內。

11、外墻保溫維修材料——無機纖維噴涂保溫

無機纖維噴涂材料主要由無機纖維與水基型膠粘劑組成，經拌和后通過空壓泵進行噴涂， 與霧化水混合噴到需要保護的基材上形成涂層。 該涂層可滿足吸音、保溫、防火保護的 要求。本材料質輕、無毒無味、吸聲、耐候性好、高效隔熱、耐火可靠，可實現(xiàn)5h以上高 耐火極限保護。適用于建筑物和隧道的防火保護，尤其是耐火極限要求比較高的高層鋼 結構的防火保護，同樣也適用于建筑物的保溫吸音和機械設備的保溫節(jié)能。 施工同聚氨 酯發(fā)泡。

12、外墻保溫維修材料——泡沫玻璃保溫板

泡沫玻璃是以石英砂礦粉或玻璃粉為主要原料，加入發(fā)泡劑、促進劑等添加劑，經超細粉碎和均勻混合形成配合料，經融化、發(fā)泡、退火而形成的內部充滿均勻封閉氣孔的 材料。而泡沫玻璃保溫板是一種閉孔型的泡沫玻璃絕熱制品。泡沫玻璃的生產過程中,經常會遇到氣泡結構不均或大氣泡等氣泡缺陷。泡沫玻璃的大氣泡多以圓形或橢圓形為主, 出現(xiàn)的部位多數(shù)在中心和邊部, 孔徑在10-100 mm范圍。邊部孔穴的產生，邊部孔穴是指在泡沫玻璃毛坯制品外側產生不規(guī)則的孔洞,其直徑或深度可 達30mm,會影響產品的成品率及其切材率。直接影響保溫效果，且施工繁瑣。

13、外墻保溫維修材料——發(fā)泡陶瓷板

發(fā)泡陶瓷是以陶土尾礦、陶瓷碎片、河（湖）道淤泥、摻加料等作為主要原料， 采用先 進的生產工藝和發(fā)泡技術， 經高溫焙燒而成的高氣孔率的閉孔陶瓷材料。 發(fā)泡陶瓷板則 是由這種無機多孔陶瓷材料在工廠制成的熱導率低、耐高溫、耐候、不燃的保溫板材。一種區(qū)域性的帶有地方保護特色的產品，造價及其昂貴，保溫性能也較差，不適用于高節(jié)能要求的外保溫項目中。從樣品的效果來看，比發(fā)泡水泥板要好的多，最大的遺憾就 是保溫差和造價昂貴。

14、外墻保溫維修材料——泡沫混凝土

泡沫混凝土是通過發(fā)泡機的發(fā)泡系統(tǒng)將發(fā)泡劑用機械方式充分發(fā)泡，并將泡沫與水泥漿均 勻混合， 然后經過發(fā)泡機的泵送系統(tǒng)進行現(xiàn)澆施工或模具成型， 經自然養(yǎng)護所形成的一 種含有大量封閉氣孔的新型輕質保溫材料。泡沫混凝土保溫材料保溫性能較差，不適用于高節(jié)能要求的外保溫項目中；用于屋面保溫時，可滿足低節(jié)能要求的外保溫項目需求。

15、外墻保溫維修材料——發(fā)泡水泥板

發(fā)泡水泥板以水泥、粉煤灰、硅灰等為主要原料，經發(fā)泡、養(yǎng)護、切割等工藝制成的閉孔 輕質發(fā)泡水泥板，也稱為復合發(fā)泡水泥板。發(fā)泡水泥板的保溫性能較差，不適用于高節(jié)能要求的外保溫項目中。樣塊給人的感覺就是很脆，拿在手里不斷的掉渣。從品相 的角度，覺得這就是一種很低端的產品。發(fā)泡水泥是混凝土的一種，同樣需要控制用水量?？稍趯嶋H施工中， 有些發(fā)泡水泥的用 水量得不到有效控制，一旦用水量超過一定范圍，水泥就會產生明顯沉淀離析現(xiàn)象。使發(fā)泡水泥出現(xiàn)上下密度不勻一，表面強度低，底層有一層水泥漿層等缺陷。另外，過多的水分在水泥凝固過程中會慢慢蒸發(fā)，蒸發(fā)后留下來的空隙是連通而不閉合的縫隙，對保溫效果極為不利。

16、外墻保溫維修材料——聚苯顆粒保溫砂漿

聚苯顆粒是膨脹聚苯乙烯泡沫顆粒簡稱膨脹聚苯顆?；蚓郾筋w粒， 使用可發(fā)性聚苯乙烯 樹脂為基礎原料膨脹發(fā)泡而成。 聚苯顆粒保溫砂漿是由砂漿和聚苯顆粒組成的并且聚苯 顆粒含量不小于80%的漿料。這是國內出現(xiàn)產品標準較早的材料，在國內南方的應用范圍較大。但是保溫性能算是略差 吧，不適用于高節(jié)能要求的建筑外保溫項目。吸水率也較高。保溫顆粒拌得多了，保溫好，強度差；保溫顆粒少了，保溫效果就沒了。保溫與強度很難兼得。

17、外墻保溫維修材料——膨脹?；⒅楸厣皾{

多年前國內流行一種叫做 “膨脹珍珠巖” 的保溫系列產品， 但是由于其高吸水性、 成 品質量越來越差，在國際范圍內逐漸被否定；為了打通國內市場，聰明的廠家改變了它的名稱 “膨脹?；⒅椤?繼續(xù)招搖過市。 膨脹?；⒅楸厣皾{作為無機保溫砂漿 的代表，在國外保溫市場是被禁止的，在國內市場，也是“最低端保溫產品” 的代名詞前述所列的各類保溫產品， 其保溫功能和產品質量都比較容易控制，但惟獨這一類 在現(xiàn)場拌合的產品， 是我們無法控制的，因為不同的溫度環(huán)境、不同地區(qū)、不同配合比 、不同的工人、不同的操作手法所調配出來的保溫砂漿，其質量無法恒定和統(tǒng)一。

18、外墻保溫維修材料——新型保溫材料

新型保溫材料，適用于嚴寒、寒冷、夏熱冬冷地區(qū)、夏熱冬暖地區(qū)的新建、改造、擴建的公共建筑和民用建筑的各種墻體基材，如：鋼筋混凝土、混凝土空心砌塊、空心磚、粘土多孔磚，加氣混凝土砌塊等的外墻外保溫、外墻內保溫、分戶墻保溫以及屋面、地下室、車庫、樓梯、樓層間、走廊、消防通道等隔熱保溫節(jié)能工程，更適用于各 類既有建筑物的隔熱保溫改造工程和新農村建設節(jié)能工程。袋裝運置工地，不需添加任何物品，只需加水按照材料比例攪拌3-5分鐘均勻后，便可直接用于各種墻體，不需加設網(wǎng)格布或鋼絲網(wǎng)、更不需做抗裂砂漿或抹面砂漿，一次性可以達到抹平、抹白、保 溫、隔熱的效果，更可替代常用的抹水泥砂漿。工人施工快，工費低，施工工期比任何其它保溫系統(tǒng)縮短一半以上甚至三分之二的時間，降低成本開支、提高綜合收益。

北京博贏天下專注于建筑外墻裝飾裝修，外墻保溫滲漏水維修施工，外墻保溫開裂脫落維修施工，是一家為客戶提供外墻設計、施工一站式解決方案的安裝服務公司，如需提供外墻裝修施工知識、外墻 施工方案等，請咨詢：188 1026 5310  轉載請注明出處：topagri.cn
